Aktueller Pegelstand unter Geländeoberkante

Aktueller Pegelstand

In der Grafik wird der aktuelle Pegelstand dargestellt.
Die Werte werden regelmäßig (automatisch) aktualisiert.

Die Gländeoberkante am Pegelmesser in Forstinning liegt bei 507,42 m über N.N..
Die Darstellung zeigt den Grundwasserstand ab Geländeoberkante Forstinning.

Der Schwellwert bzw. Warnwert ist aktuell auf 2,50m unter Geländeoberkante Pegelmesser Forstinning gesetzt.
Der Schwellwert bezieht sich auf den Standort des Pegelmessers. Wenn man davon ausgeht, dass die Bodenplatte eines Hauses ca. 2,7m unter der Geländeoberkante des Hauses liegt, wäre der oben angegebene Wert schon zu niedrig.
Der Pegelmesser ist aber der tiefste Standort. Die meisten Häuser liegen etwas oder deutlich höher als der Pegelmesser.

Aktueller Pegelstand bezogen auf die Bodenplatte von Gebäuden

In der Grafik wird der aktuelle Grundwasserstand in Bezug gesetzt zu der angenommen Bodenplatte von Gebäuden an den Geländemesspunkten (siehe Tabelle unten).
Es wird angenommen, dass die Bodenplatte eines Hauses ca. 2,7m tiefer liegt als der Messpunkt der Geländeoberkante.
Ob das den realen Gegebenheiten eines Hauses entspricht, hängt von vielen Faktoren ab. Das Maß sollte aber für die Betrachtung als Schwellwert für die Alarmierung bzw. für die Einleitung von Massnahmen ausreichen.
Auf den cm genau ist das nur am jeweiligen Objekt feststellbar.

Grafik, bereitgestellt vom ACS-Portal

ACS Pegelstand

In der Grafik wird der aktuelle Pegelstand auf Basis des ACS-Daten dargestellt.

Durchschnittswerte der Monate

In der Grafik werden die Werte:

Durchschnittlicher Maximalwert aller Werte für den jeweiligen Monat
Mittelwert aller Werte für den jeweiligen Monat
Durchschnittlicher Minimalwert aller Werte für den jeweiligen Monat

für die einzelnen Monate, seit Beginn der Aufzeichnungen, dargestellt.

Messwerte zum Download

Hier können Sie sich die seit Beginn der Messungen gesammelten Rohdaten aus dem Pegelmesser herunterladen.

Rohdaten in Textform

Rohdaten als EXCEL-Datei

Grundwasserfrühwarnsystem für Forstinning

Im Jahr 2013 gab es nicht nur im Osten Bayerns eine Hochwasserkatastrophe. In Forstinning allerdings nicht durch Oberflächenwasser, sondern durch extrem gestiegenes Grundwasser.
Das Grundwasser war in sehr kurzer Zeit um ca. 1,5m gestiegen.
Für die meisten Gebäude kein Problem. Allerdings liegt der Grundwasserspiegel in Forstinning im nordwestlichen Teil (Richtung Autobahn) höher als in den meisten anderen Teilen der Gemeinde.
Auch sind große Teile von Moos stark betroffen.
Viele neuere Gebäude in diesen Bereichen sind bereits mit einer "weißen Wanne" ausgestattet. Das verhindert das Eindringen von Grundwasser durch die Bodenplatte oder die Fugen der Bodenplatte bzw. der Kellerwände.

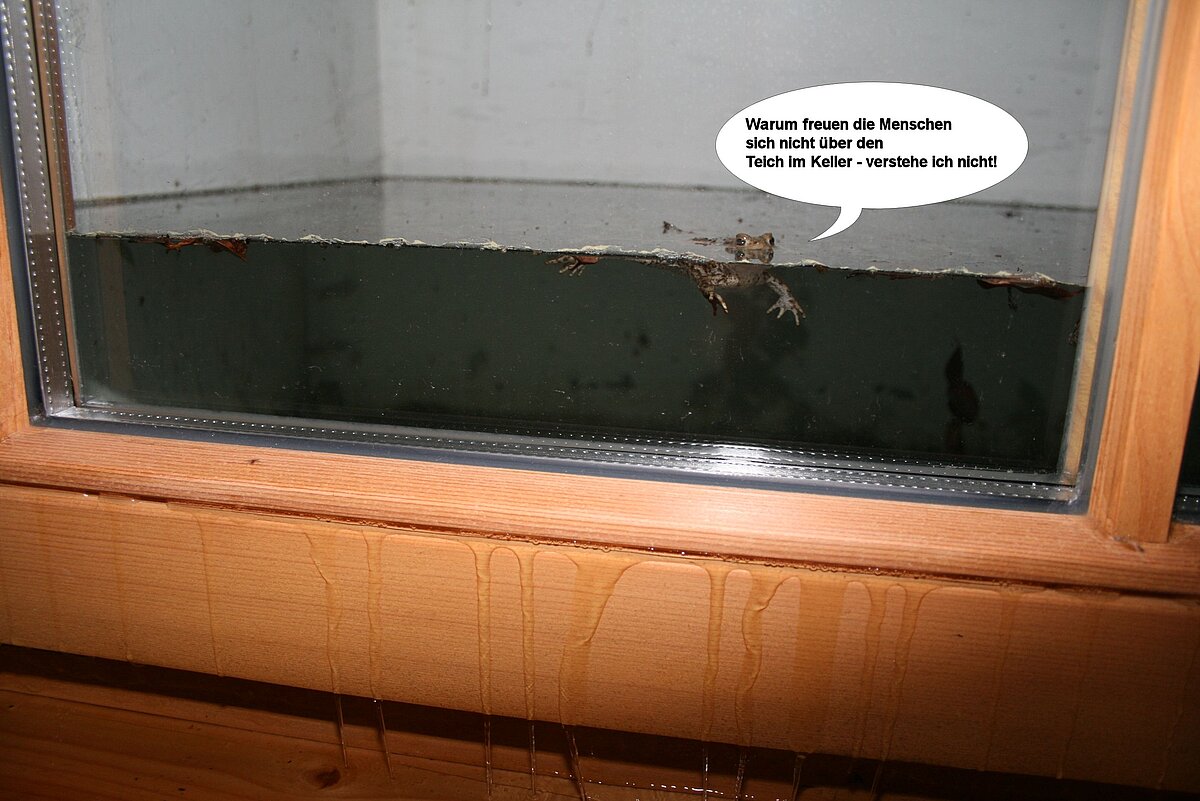

Im Jahr 2013 hat selbst das bei einigen Häusern nicht geholfen. Das Grundwasser ist derart hoch gestiegen, dass es z.B. in der Heiglstr. ca. 1m. unter Bodenoberkante stand und somit über die Kellerfenster ins Gebäude gelaufen ist.
Selbst ältere Forstinninger Bürger konnten sich nicht an derart angestiegenes Grundwasser in der Vergangenheit erinnern.
Die betroffenen Mitbürgern haben sich danach für ein Frühwarnsystem stark gemacht.

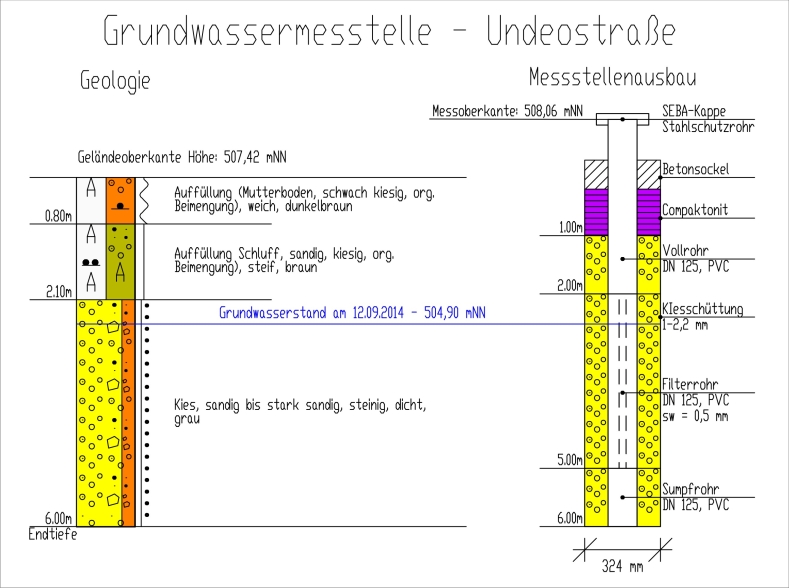

Der Pegelmesser

Im Jahr 2014 wurde dann im Pumpenhäuschen in Forstinning durch den Abwasserzweckverband ein Pegelmesser installiert.
Dieser misst den Grundwasserstand und löst bei Überschreitung definierter Schwellwerte einen Alarm aus.
Gleichzeitig werden die aktuellen Werte (zeitverzögert) auf einer über das Internet zugänglichen Seite dargestellt (siehe Prinzipskizze).
Der Pegelmesser ist so eingestellt, dass er um ab 02:00 Uhr (Winterzeit) alle 4 Stunden eine Wert ermittelt und kurze Zeit danach an die Zentrale überträgt. Dort wird der Wert auf der Internetseite dargestellt und gleichzeitig, als Rohdaten, auf einem Server zur Weiterverarbeitung bereitgestellt.

Anfang September 2021 ist das Grundwasser wieder erheblich gestiegen und die Gemeinde hat das Messintervall auf stündlich verkürzen lassen.

Die Gemeinde Forstinning hat mir erlaubt die Daten vom Server abzuholen. So habe ich ein Programm erstellt das 25 Min. nach der Messung die Daten auf dem Server erwartet, dort abholt und vearbeitet.
Über das Programm können dann verschiedene Personen per e-Mail informiert werden. Gleichzeitig wird der "Channel" im Messenger Dienst TELEGRAM bedient.
Jeder in Forstinning kann sich für diese e-Mail anmelden. Als Alternative kann der Messenger Dienst TELEGRAM genutzt werden.
Am letzten Tag des Monats wird eine Testmail erstellt und verschickt. Die Testmail ist als solche markiert.

Wer alarmiert werden will stelle einen Antrag!

Wer via e-Mail alarmiert werden will muss sich bei mir registrieren lassen. Dazu bedarf es den angehängten Antrag auszufüllen.
Bei Fragen gerne auch bei mir melden.
Wenn möglich, bitte das Formular herunterladen und lokal speichern. Wenn Sie die Datei dann mit dem Acrobat Reader öffnen können Sie die Felder bequem am Computer ausfüllen und sogar digital unterschreiben (sofern eine digitale Signatur vorliegt).

Alternativ: Abonnieren Sie den Telegram Channel

Mittlerweile wurde das Grundwasserfrühwarnsystem Forstinning so erweitert, dass die aktuellen Werte über einen Channel im Messenger Dienst "Telegram" verteilt werden.

Mit folgendem Link können Sie sich als Nutzer von Telegram den Channel abonnieren: Telegram Channel für das Grundwasserfrühwarnsystem Forstinning

Im "Normalfall" werden die Daten 1x/Tag gesendet. Sollte der Warnwert unterschritten sein, jede Stunde.

Telegram Channel als QR-Code

Über den neben stehenden QR-Code können Nutzer des Messenger Dienstes "Telegram" den Channel abonnieren.

Tabelle der Messpunkte Geländeoberkante

Bezeichnung	Adresse	Geländeoberkante	ang. Bodenplatte
Pegelmesser	Pumpenhäuschen	507,420m ü. N.N.	504,720m ü. N.N.
Kirchenweg MP 1	Kirchenweg 25a	507,713m ü. N.N.	505,013m ü. N.N.
Kirchenweg MP 2	Kirchenweg 20	508,147m ü. N.N.	505,447m ü. N.N.
Kirchenweg MP 3	Kirchenweg 23	507,835m ü. N.N.	505,135m ü. N.N.
Kirchenweg MP 4	Kirchenweg 13	508,879m ü. N.N.	506,179m ü. N.N.
Undeostrasse MP 1	Undeostrasse 29	509,006m ü. N.N.	506,306m ü. N.N.
Heiglstrasse MP 1	Heiglstr. 4	507,814m ü. N.N.	505,114m ü. N.N.
Trischbergerweg MP 1	Trischbergerweg 2	508,504m ü. N.N.	505,804m ü. N.N.
Graf-Sempt-Strasse MP 1	Graf-Sempt-Str. 21	509,138m ü. N.N.	506,438m ü. N.N.
Lerchenweg MP 1	Lerchenweg 10	510,629m ü. N.N.	507,929m ü. N.N.
Sonnengasse MP 1	Sonnengasse 2	512,082m ü. N.N.	509,382m ü. N.N.

Messpunkte Geländeoberkante

Niedrigwasserinformationsdienst Bayern

Der Niedrigwasserinformationsdienst vom Bayerischen Landesamt für Umwelt führ eine Karte verschiedener Messstellen in Bayern mit Tageswerten.
Aber eben nicht für Forstinning! Und nur einmal täglich aktualisiert, was für ein Grundwasserfrühwarnsystem ein zu grober Zeitraum ist.
Beispiele sind:
die Einstiegsseite (suchen Sie den Bereich obere Donau) http://nid.bayern.de
für Hohenlinden: https://www.nid.bayern.de/grundwasser//donau_bis_kelheim/hohenlinden-2-16278
für Forstern: https://www.nid.bayern.de/grundwasser/donau_bis_kelheim/forstern-br-1-alt-14108
für Poing: http://nid.bayern.de/grundwasser/donau_bis_kelheim/poing-d-83-16268
für Pastetten: http://nid.bayern.de/grundwasser/donau_bis_kelheim/pastetten-q-18-14126
für Anzinger Sauschütt: https://www.nid.bayern.de/grundwasser/donau_bis_kelheim/anzingersauschuett305a-16000
für Pliening: https://www.nid.bayern.de/grundwasser//donau_bis_kelheim/pliening-556a-16198
für Kirchheim: http://nid.bayern.de/grundwasser/donau_bis_kelheim/dornach-553-16195
Diese Werte wurden für das Grundwasserfrühwarnsystem ausgewertet bevor der Pegelmesser in Forstinning installiert wurde. Man kann sich leicht vorstellen, dass diese Werte nur einen Anhaltspunkt für die Situation in Forstinning haben geben können. Insofern sind wir sehr beruhigt, jetzt auf die Werte eines lokalen Pegelmessers zurückgreifen zu können.
